1.一点透视求法。
1)先按室内的实际比例尺寸确定ABCD。
2)确定视高H.L.，一般设在1.5m-1.7m之间。
3)灭点VP及M点(量点)根据画面的构图任意定。
4)从M点引到A-D的尺寸格的连线，在A-a上的交点为进深点，作垂线。
5)利用VP连接墙壁天井的尺寸分割线。
6)根据平行法的原理求出透视方格，在此基础上求出室内透视。
图例：根据室内的平面、剖面，求室内透视。

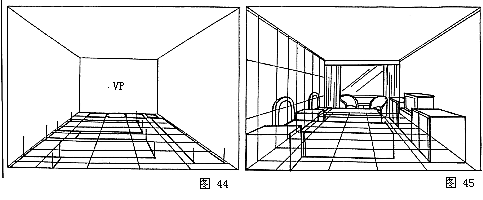

作法：1)先按室内的比例尺寸，求出室内透视格。
2)在透视方格的基础上，画出平面布置透视图。
3)在平面透视的边角点上作垂线，量出实际高度点连接完成室内透视(图41-45)。
2
作法一：
1)按照一定比例确定墙角线A-B，兼作量高线。
2)AB间选定视高H.L.，过B作水平的辅助线，作G.L.用。
3)在H.L.上确定灭点V1、V2，画出墙边线。
4)以V1、V2、为直径画半圆，在半圆上确定视点E。
5)根据E点，分别以V1、V2为圆心求出M1、M2量点。
6)在G.L.上，根据AB的尺寸画出等分。
7)M1、M2分别与等分点连接，求出地面、墙柱等分点。
8)各等分点分别与V1、V2连接，求出透视图(图46、47)。
作法二：
1)过P点作一水平线P-C，并按地板格等分之。
2)连结CD交视平线于M1点。
3)从M1点向P-C各等分连线，在PD上的交点，为V1方向的地板透视点，各点连接V1。
4)BP也用同理求出透视图。窗格的方法也如此(图48)。
作法三：
1)按室内实际比例画出ABCD边框。
2)确立视高H.L.，灭点V1，任意定出M点，V2灭点线，由V2交点b引垂线，求出第二灭点透视框。
3)用M点求出进深，找出CD中点O，连接V1，连接E-d。
4)再依次用对角线、分割增殖法求出透视图(图49、50)。
